独立基础在一般低层或者多层建筑中常采用的一种基础,根据施工中难点今天给大家分享下独立基础的钢筋算量,供大家一起来学习:

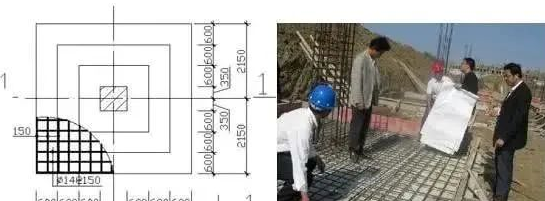

独立基础的钢筋一般布置于底部,需要时也布置于上部。

手把手教你基础工程量计算

手把手教你基础工程量计算

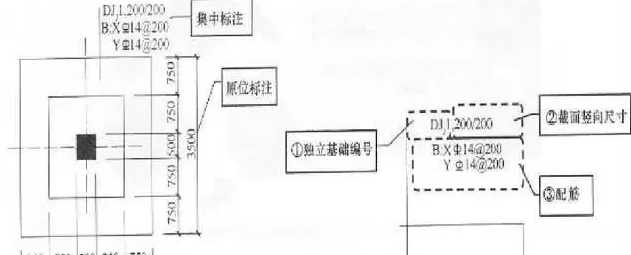

1.2. 独立基础的平面注写方式

(1)独立基础编号

(2)普通独立基础平面尺寸

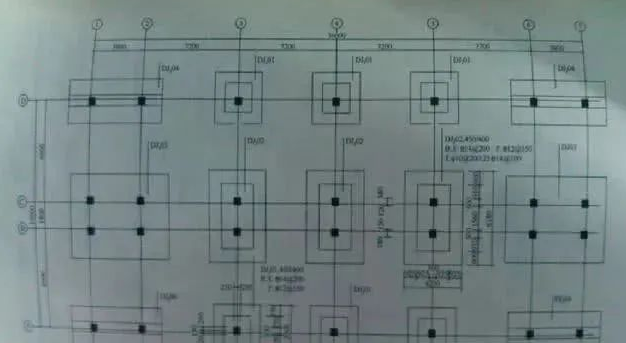

采用原位注写,如书中图2-3.

手把手教你基础工程量计算

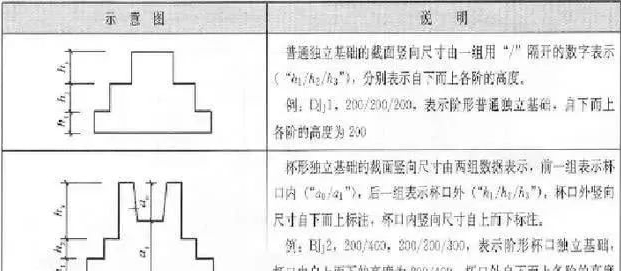

(3)普通独立基础竖向尺寸

手把手教你基础工程量计算

(4)普通独立基础底板配筋注写

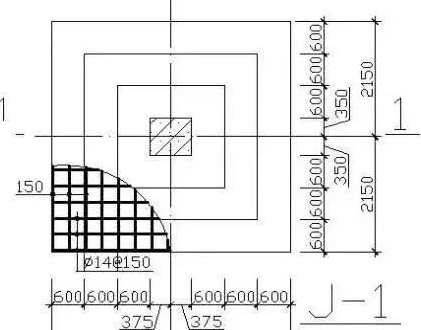

普通独立基础底板配筋为双向配筋,如图所示。

手把手教你基础工程量计算

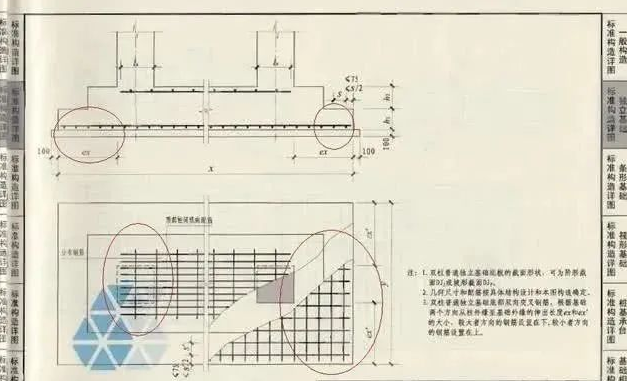

注意:当独立基础底板的边长不小于2.5m时,钢筋长度按基础底板的边长的90%交错配置,但最靠边的钢筋除外。

手把手教你基础工程量计算

(5)普通独立基础上部配筋注写

a.以T表示独立基础的顶部配筋;

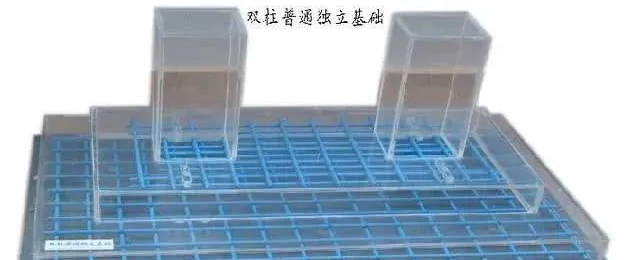

b.若同一独立基础上有多根柱子且柱距较大时,需在两柱间配置顶部钢筋或设置基础梁。

手把手教你基础工程量计算

手把手教你基础工程量计算

手把手教你基础工程量计算

1.3 例题1

计算图2-3所示基础平面布置图中的DJJ02基础钢筋工程量。

手把手教你基础工程量计算

1.根据表1-9查到钢筋单位理论质量;

2.根据表1-13查到钢筋保护层厚度;

3.根据图示集中标注找到底板钢筋尺寸及此基础分底板的边长;

4.分别计算x向底板钢筋和y向底板钢筋的质量;

4.1 x方向钢筋根数=(6.18-0.04*2)/0.20+1=31.5=32根

x方向钢筋质量=[(4.2-0.04*2)*2+4.2*90%*30]*1.208*3

同理,可求出y方向钢筋质量。

5.根据图示集中标注找到顶部钢筋配置及顶部基础边长;

6.求横向分布钢筋质量

钢筋根数=(4.38-0.02*2)/0.20+1

钢筋质量=[2.35+12.5*0.01-0.02*2]*23*0.617*3=103.67

同理,可求出纵向受力钢筋质量。

7.底板x方向钢筋质量+底板y方向钢筋质量+顶部分布钢筋质量+顶部纵向受力钢筋质量=DJJ02基础钢筋工程量
