简支梁、悬臂梁、外伸梁弯矩及剪力分析

2021年12月5日建筑知识评论1321阅读模式

静定梁有三种形式:简支梁悬臂梁、外伸梁。这三种梁的支座反力和弯矩、剪力只要建立平衡方程,就可以求解。

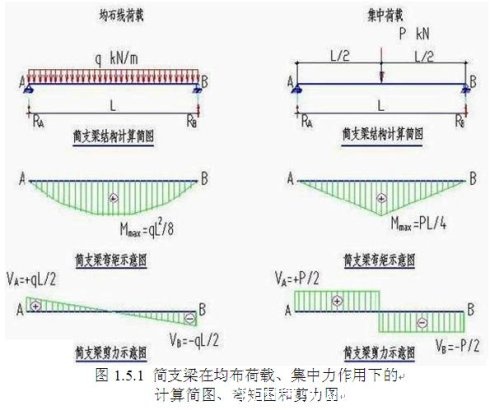

图 1.5.1左右两列分别是简支梁在均布荷载和集中荷载作用下的计算简图、弯矩图和剪力图。

简支梁、悬臂梁、外伸梁弯矩及剪力分析

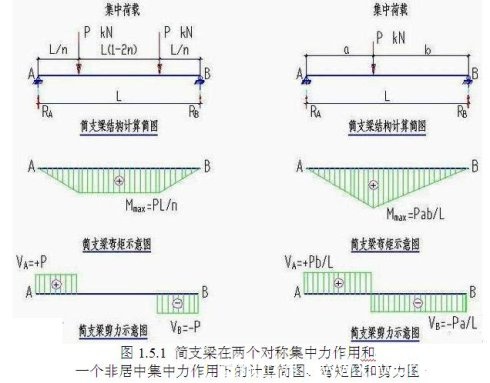

1.5.2左右两列分别是简支梁在2个对称集中荷载作用和一个非居中集中荷载作用下的计算简图、弯矩图和剪力图。

简支梁、悬臂梁、外伸梁弯矩及剪力分析
